昨天在网上逛的时候发现了一本不错的书-【计算机图形学的算法基础】，读了第一章计算机图形学导论，收获颇多。

美国计算机协会(Association of Computing Machinery, ACM), 图形学专业委员会(Special Interest Group on Graphics)
图形广义概念，凡是可以在图形设备上输出的点、线和文本等的集合都可以称为图形。点是图形的基本组成元素。
窗口(Window)和视口(Viewport) Window是用窗口边界裁剪数据并获得所需的部分；Viewport是显示设备上用于显示窗口框定内容的一个区域。

光栅(raster)显示器逻辑上可看作可发光点阵，只有在水平、垂直或45度的情况下才能用像素点画出一条“直”线

位平面(bit plane) 每个像素一位存储容量的帧缓冲区(frame buffer)

位平面的产生是当年内存资源有限聪明的Hareware Vender想出来的巧招，(了解历史才可能更好的把握现在)，增加位平面数可以表示不同的彩色或灰度级。把各个位平面与当前像素对应的0/1值读入到寄存器相应的位，最后得到的二进制数就是像素在0(黑)到2ⁿ- 1(最大强度)之间的光强等级。最后由数模转换为模拟电压。

进一步的方法，使用调色板。从寄存器中读出来的值作为颜色表的索引。颜色表必须有2ⁿ表项，每一项为W位宽，W一般比N大。这样光强等级可以有2^w个，但一次只能同时使用2ⁿ个表项，如果要使用其他光强等级，就必须重装颜色表。

再进一步，彩色帧缓冲区。三原色，红绿蓝RGB。三个位面分别对应一种原色，三个原色电子枪。

更进一步，每支电子枪使用更多位平面。

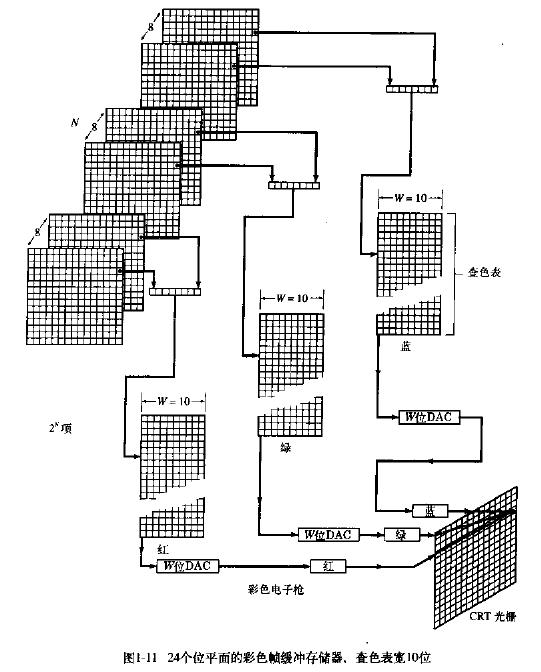

组合

位平面就此打住，下一话题。

回头再补充吧，还有很多，今天时间不多了, 待续...
