Open CASCADE Modeling Data – 3D Geometry
eryar@163.com
一、概述 Overview
在创建几何对象之前，必须要考虑是用于三维还是用于二维，及怎样来处理之。OpenCASCADE提供了所有三维对象及其属性的数据结构。
二、包Geom

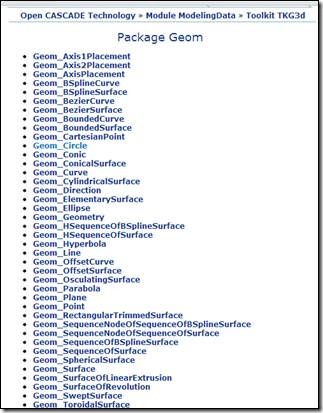

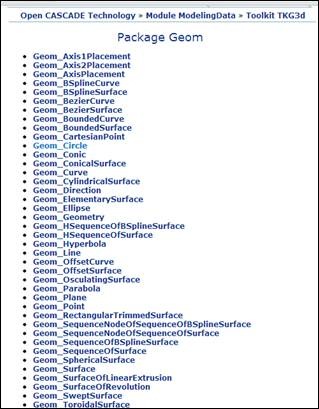

包Geom2d位于工具箱TKG3d中，定义了三维空间中的几何对象。所有的几何实体也是STEP可处理的。对象是非持久性的且由引用来控制。可用的对象如下：
u 点；
u 笛卡尔点；
u 向量；
u 方向；
u 带幅值的向量；
u 轴；
u 曲线；
u 直线；
u 二次曲线：圆、椭圆、抛物线、双曲线；
u 边界曲线：裁剪曲线、NURBS曲线、Bezier曲线；
u 偏移曲线；
三、曲线曲面的属性 Local Properties of Curves and Surfaces
曲线（与一个参数相关的）属性有：
u 曲线上的点；
u 导数；
u 切线；
u 法线；
u 曲率；
u 曲线中心；
曲面（与二个参数（U、V））相关的属性有：
u 曲面上的点；
u 微分（U、V）；
u 切线（U、V）；
u 法线；
u 最大曲率；
u 最小曲率；
u 梯度（Main directions of curvature）；
u 名义曲率（mean curvature）；
u 高斯曲率（Gaussian curvature）；
四、提供的功能 The services provided
包GeomLProp、Geom2dLProp包含实现上述功能的实现：
u CLProps
u CurAndInf2d
u SLProps
u Continuity
五、三维几何对象集合 Collections of 3d Geometric Objects
当不需要单个实例而是需要一系列对象时，可以使用包TColGeom。包TColGeom提供一维数组和链表来存储包Geom中对象的集合。所有对象都有两种形式：
u 由引用处理（Handled by reference）；
u 由值处理（Handled by value）；
