Zoom to Point by PDMS PML
eryar@163.com
在PDMS中Centre on Selection的功能一定要选择一个有position属性的element，有人想不选择element直接缩放到指定的坐标点，通过打开跟踪其代码，实现了这个一样函数z2p，直接调用此函数，并输入需要缩放的坐标值，就可以将指定点作为视图中心啦。

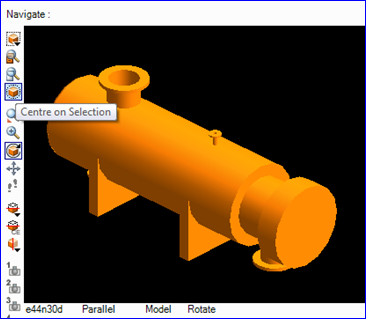

Figure 1.1 Centre on Selection

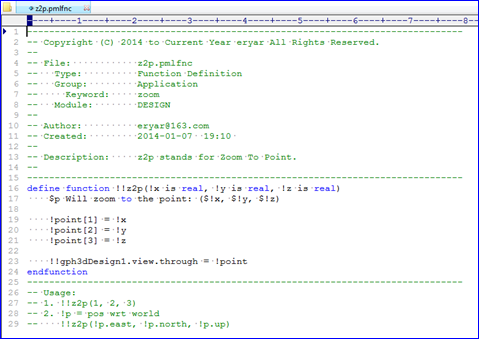

PML实现代码如下图所示，PML程序的配置方法可以通过搜索《AVEVA PML快速入门引导》，其中有详细说明。
程序的使用方法为在命令窗口（Command Window）中输入命令：
!!z2p(100, 200, 300)
其他使用方法如下图所示：

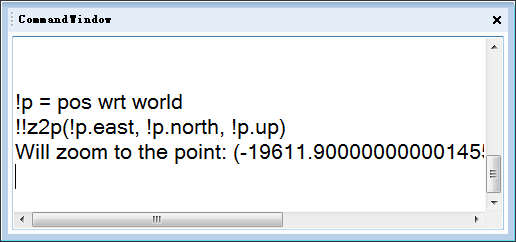

Figure 1.2 Use z2p to Zoom to the Current Element
使用中有任何问题，都可以与我联系，邮箱：eryar@163.com 。
PDF Version and PML code: Zoom to Point by PDMS PML
