摘要Abstract：Tcl/Tk脚本可以很容易实现用户自定义的命令，方便的创建图形化的用户界面GUI，所以Tcl和Tk的应用领域几乎覆盖了图形和工程应用的全部范围，包括计算机辅助设计、软件开发、测试、仪器控制、科学可视化及多媒体方面。本文主要详解如何在C程序中使用Tcl来创建自定义的命令，并理解OpenCascade的Draw Test Harness的实现。
关键字Key Words：OpenCascade, Tcl/Tk, Draw Test Harness, Software Customization
一、引言 Introduction
Tcl是”Tool Command Language”，和Python、Perl、Lua等一样也是一种脚本语言。利用Tcl可以很容易实现自定义的命令，利用Tk可以很方便地创建出跨平台的用户界面UI。因Tcl/Tk功能强大，跨平台便于移植，且是开源免费的，所以在OpenCascade中就利用这个库来实现了测试程序Draw Test Harness，并且也利用Tcl实现了自动化测试。
因为Tcl是解析语言，所以Tcl可用来做为程序中的二次开发语言。因为修改Tcl的脚本不需要重新编译链接，只需要重新加载下，加快开发速度。
通过在Tcl中实现自定义的命令，来理解OpenCascade中Draw Test Harness的实现，并去感受Tcl的强大功能。

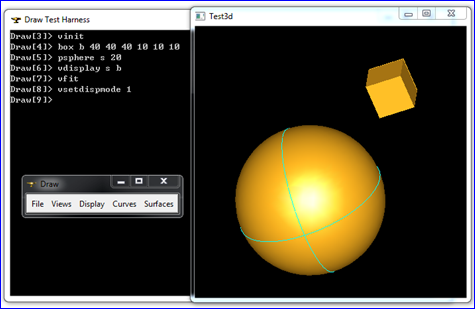

Figure 1.1 Draw Test Harness with Tcl/Tk
二、Tcl/Tk应用 OpenCascade Draw Test Harness
在Draw Test Harness中输入自定义的命令就可以对相应的建模造型程序进行检验。理解其实现方法，也可以加深对OpenCascade的其他模块的理解。如下图所示为自定义命令：

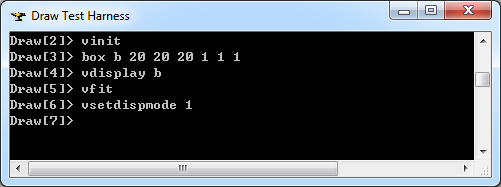

Figure 2.1 User defined command in Draw Test Harness

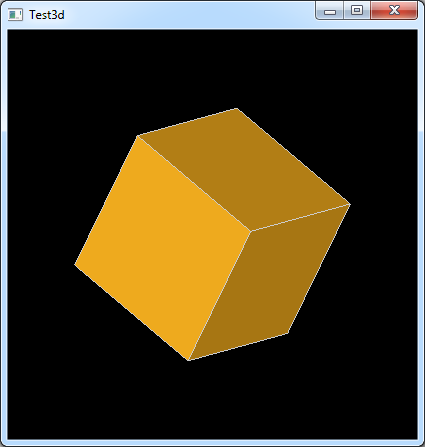

Figure 2.2 Command result in Test3d view
可以结合《OpenCascade Test Harness User’s Guide》来试试Draw Test Harness，如果将命令做在自己的程序中，就可以实现脚本建模啦。
Draw Test Harness中的命令都是用Tcl/Tk来实现的，下面通过一个简单的示例来说明如何在Tcl中实现自定义的命令。学会Tcl脚本应该也是掌握了一种强大的脚本工具，可以为自己的程序实现二次开发功能。
三、程序示例 Example Code
在Tcl中实现自定义命令很方便，只需要按Tcl的格式定义一个命令函数。基于对象的命令函数的声明如下：
typedef int (Tcl_ObjCmdProc) _ANSI_ARGS_((ClientData clientData,
Tcl_Interp *interp, int objc, struct Tcl_Obj * CONST * objv));
为了能在Tcl中调用一个命令函数，必须先调用Tcl_CreateObjCommand注册它，格式如下所示：
EXTERN Tcl_Command Tcl_CreateObjCommand (Tcl_Interp * interp,
CONST char * cmdName, Tcl_ObjCmdProc * proc,
ClientData clientData,
Tcl_CmdDeleteProc * deleteProc);
这就是把Tcl中的字符串与实现它的C函数关联起来“魔术”。一个完整的程序如下所示，程序实现了两个自定义的命令randomcmd和equalcmd，分别用来生成一个随机数和相等判断：
/*
* Copyright (c) 2014 eryar All Rights Reserved.
*
* File : Main.cpp
* Author : eryar@163.com
* Date : 2014-01-09 18:58
* Version : 1.0v
*
* Description : Create new command for Tcl in C. Refer to
* 1. Tcl and Tk Toolkit
* 2. Practical Programming in Tcl and Tk
*
* Key Words : Tcl/Tk, C Interface, New Command
*
*/
#include <tcl.h>
#include <stdlib.h>
#include <string.h>
#pragma comment(lib, "tcl85.lib")
/*
* @breif Definitions for application-specific command procedures.
*/
int RandomCmd(ClientData clientData, Tcl_Interp* interp, int objc, Tcl_Obj *CONST objv[])
{
if (objc != 2)
{
Tcl_WrongNumArgs(interp, 1, objv, "?range");
return TCL_ERROR;
}
int limit = 0;
Tcl_Obj* result = NULL;
Tcl_GetIntFromObj(interp, objv[1], &limit);
result = Tcl_NewIntObj(rand() % limit);
Tcl_SetObjResult(interp, result);
return TCL_OK;
}
int EqualCmd(ClientData clientData, Tcl_Interp* interp, int objc, Tcl_Obj *CONST objv[])
{
if (objc != 3)
{
Tcl_WrongNumArgs(interp, 1, objv, "string1 string2");
return TCL_ERROR;
}
Tcl_Obj* result = NULL;
char* arg1 = Tcl_GetString(objv[1]);
char* arg2 = Tcl_GetString(objv[2]);
if (strcmp(arg1, arg2) == 0)
{
result = Tcl_NewBooleanObj(1);
}
else
{
result = Tcl_NewBooleanObj(0);
}
Tcl_SetObjResult(interp, result);
return TCL_OK;
}
/*
* @breif Tcl_AppInit is called from Tcl_Main after the Tcl interpreter has been created,
* and before the script file or interactive command loop is entered.
*/
int Tcl_AppInit(Tcl_Interp* interp)
{
// Initialize packages Tcl_Init sets up the Tcl library facility.
if (Tcl_Init(interp) == TCL_ERROR)
{
return TCL_ERROR;
}
// Register application-specific commands.
Tcl_CreateObjCommand(interp, "randomcmd", RandomCmd, NULL, NULL);
Tcl_CreateObjCommand(interp, "equalcmd", EqualCmd, NULL, NULL);
return TCL_OK;
}
int main(int argc, char* argv[])
{
Tcl_Main(argc, argv, Tcl_AppInit);
return 0;
}
程序效果如下图所示：

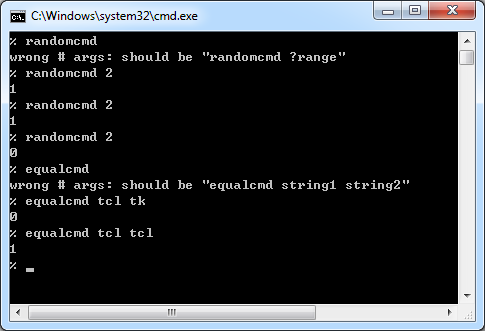

Figure 3.1 User defined command in Tcl
结合上面的代码来理解Draw Test Harness中自定义命令的实现可以事半功倍。当然也可以在C程序中使用Tk来定义用户界面UI。详细信息请参考References中罗列的参考资料。
由上可知，使用Tcl/Tk可以使自己的程序实现命令行的功能，如AutoCAD、PDMS中都有这种功能，用户通过输入命令来实现一定的功能，很方便，如下图所示为PDMS中的命令窗口：

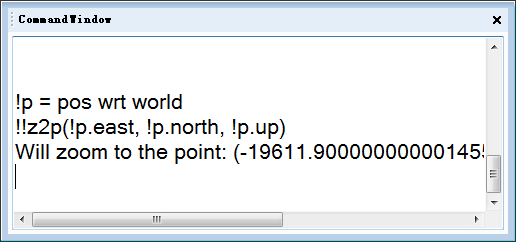

Figure 3.2 Command Window of AVEVA Plant/PDMS
四、结论 Conclusion
通过在程序中使用Tcl实现自定义的命令，理解Tcl中C接口的用法。在此基础上来理解OpenCascade中Draw Test Harness的实现要更容易。
通过学习Tcl/Tk可知，Tcl可以作为程序的二次开发语言，类似PDMS中的PML。Tcl中自定义命令方便，还可对表达式进行解析并求值，功能相当强大。缺点就是在Tcl中面向对象的功能要差点儿，如在Tcl脚本中自定义一个对象，像在PML中可以这样来自定义对象，而在Tcl中这种自定义类型是不支持的：

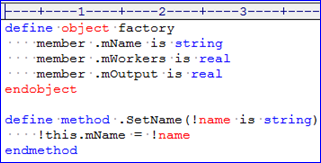

Figure 4.1 User Defined Object in PDMS PML
好像Tcl也有对面向对象的加强库TclOO，基本用法如图所示：

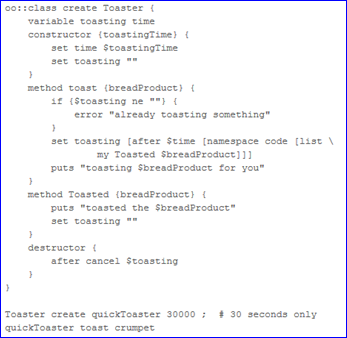

Figure 4.2 Basic Usage of TclOO
五、参考资料 References
1. Tcl and the Tk Toolkit
2. Practical Programming in Tcl and Tk
3. Tcl/Tk A Developer’s Guide
4. http://sourceforge.net/projects/tcl/
5. http://www.tcl.tk/
