PCurve - Curve on Surface
eryar@163.com
Abstract. 本文通过给出曲面上曲线PCurve的定义来对OpenCascade中的Curve On Surface进行理解，并介绍了OpenCascade对应的类BRep_CurveOnSurface实现。通过Tcl脚本输出的球的拓朴信息，分析PCurve的实际应用。
Key words. OpenCascade, ACIS, PCurve, Curve on Surface, Parametric Surface
1. Introduction
不管是ACIS还是OpenCascade中都有PCurve这个概念，字面上来理解就是参数曲线（Parametric Curve）。在《基于ACIS的几何造型技术与系统开发》中也看到这个概念，如下图所示：

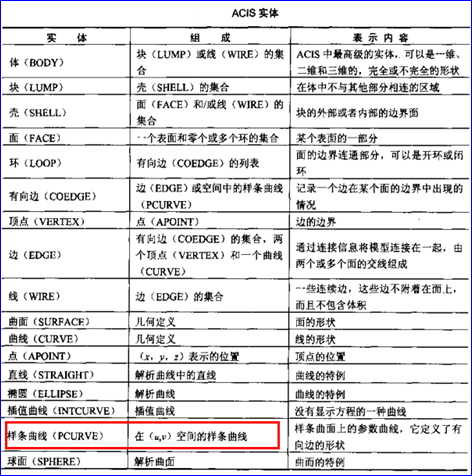

Figure 1.1 PCurve Entity of ACIS
“参数空间曲线是在参数曲面的双参数空间中的二维样条曲线。类pcurve是附加在参数曲面之间公共边上的数据结构。”看完之后，对pcurve的概念还是不太清楚。本文给出PCurve的定义，并介绍PCurve在OpenCascade中的实现。根据定义可以对PCurve有个基本认识。
2. Definition of PCurve
PCurve为曲面上的曲线（Curve on Surface），其定义为：设曲面方程为
令参数u,v又是另一参数t的函数，即
将其代入曲面方程，得到：
当t变化时，就得到曲面上的一条单参数曲线，称为曲面上的曲线或简称曲面上曲线（Curve on Surface）。若以s表示曲面上曲线的弧长，则由复合函数的求导公式可得弧长微分公式：
令：
则有：
在古典微分几何中，上式称为曲面的第一基本公式，E，F，G称为第一基本量。在曲面上，每一点的第一基本量与参数化无关，在整张曲面上，第一基本量是参数u和v的连续函数。读者注意，弧元ds是曲线的几何不变量，与曲面的参数化无关。关于曲线曲面更多的信息，请参考《微分几何》、《计算几何》之类的书籍。本文主要为了理解曲面上曲线PCurve的概念及其在OpenCascade中的实现。
目前对PCurve的应用还不太清楚，但是微分几何中引入这个概念肯定是有他的意义，就像在程序设计中引入Pimpl（pointer to implementation）这个idiom。尽管引入Pimpl idiom会增加内存的额外开销，甚至因为增加了间接层使程序代码变得不易读和不好调试，但是人们仍然乐于使用。站在API设计者的角度，它能隐藏信息、降低耦合、减少文件间的依赖，加快编译速度、且可使生成的库的兼容性更好等等，很多优点。所以在《Effective C++》和《API Design for C++》中，作者反复提到并使用Pimpl idiom。类比微分几何引入的PCurve，先在此做上标记，如果有了新的理解再做分析。
3. PCurve in OpenCascade
在OpenCascade中对应于曲面上曲线PCurve的类是BRep_CurveOnSurface，其文档中的说明为：Representation of a curve by a curve in the parametric space of a surface.
结合定义上面这句话就好理解了。现摘抄部分代码来分析PCurve的定义和使用：
//=======================================================================
//function : BRep_CurveOnSurface
//=======================================================================
BRep_CurveOnSurface::BRep_CurveOnSurface(const Handle(Geom2d_Curve)& PC,
const Handle(Geom_Surface)& S,
const TopLoc_Location& L) :
BRep_GCurve(L,PC->FirstParameter(),PC->LastParameter()),
myPCurve(PC),
mySurface(S)
{
}
//=======================================================================
//function : D0
//=======================================================================
void BRep_CurveOnSurface::D0(const Standard_Real U, gp_Pnt& P) const
{
// shoud be D0 NYI
gp_Pnt2d P2d = myPCurve->Value(U);
P = mySurface->Value(P2d.X(),P2d.Y());
P.Transform(myLocation.Transformation());
}
从其构造函数来看，要生成一个PCurve必须有曲线PC和曲面S及位置L。
从求PCurve的零次微分的函数D0可以看出，只需要一个参数U就可以计算出曲面上的点P。结合前面介绍的PCurve的定义，不难理解这段代码的意义。下面通过分析球面的拓朴结构，看看PCurve的应用。

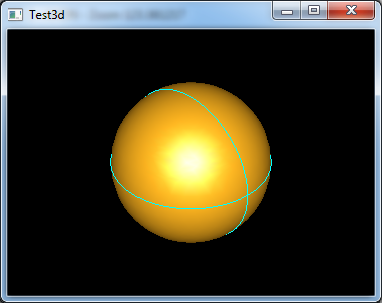

Figure 3.1 Sphere in Draw Test Harness
4. Code Demo
下面的程序生成一个球，再把其拓朴结构显示出来，可以看到其中就有PCurve的信息。使用Tcl脚本程序示例如下：
pload ALL
psphere s 1.0
dump s
以上Tcl脚本在OpenCascade的Draw Test Harness中运行结果如下所示：

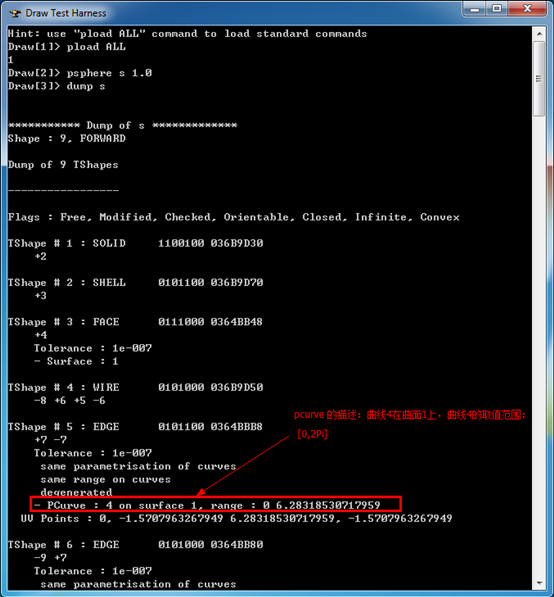

Figure 4.1 PCurve in Sphere
由上图可知，球的Edge5由一个PCurve来表示。曲面上曲线PCurve在拓朴结构输出的信息位于Curve2ds中，曲面的几何数据位于surfaces中，分别如下图所示：

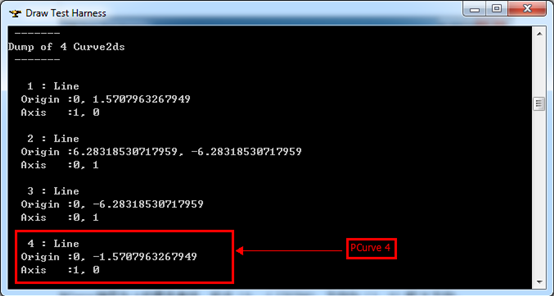

Figure 4.2 PCurves of Sphere
PCurve编号为4的是条直线，起点（0，-1.570796），方向为（1，0）即X方向。

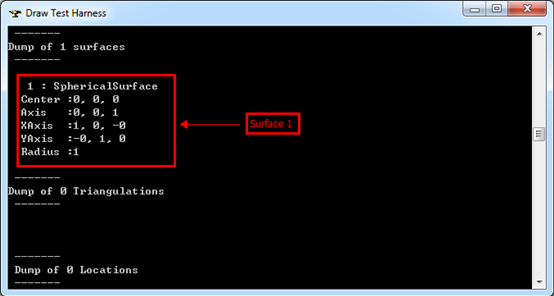

Figure 4.3 Surfaces of Sphere
曲面编号为1的是一个球面，圆心（0，0，0），半径为1，坐标系与世界坐标系相同。
结合PCurve 4和曲面1及PCurve的参数范围，可以计算出曲面上的一条曲线上的坐标值。不过上面球面的例子中的Edge是degenerated边，退化成一个点了。
由上面球的拓朴信息可知，在理解了参数曲线曲面（有向性）、奇点（Singular Point），参数曲面的奇异性（Singularity）、曲面上曲线（PCurve）等概念后，OpenCascade的拓朴结构就可以基本理解了。
5. Conclusions
本文通过给出曲面上曲线PCurve的定义来对OpenCascade中的Curve On Surface进行理解，并介绍了OpenCascade对应的类BRep_CurveOnSurface实现。
通过Tcl脚本输出的球的拓朴信息，看看PCurve的实际应用，从中可以看出使用Tcl的简单与便捷。
