深入浅出 Cocoa 之 Bonjour 网络编程
CC许可,转载请注明出处

本文通过使用 Bonjour 在 Mac 上实现了一个简单的服务器/客户端聊天程序,以演示如何使用 Bonjour 进行网络编程,其中使用到 CFSokcet, NSNetService/NSNetServiceBrowser, NSInputStream/NSOutStream 的用法。本文高度参考自Tutorial: Networking and Bonjour on iPhone在那篇文章中实现了 iPhone 版本的聊天程序,源代码采用 MIT 开源协议,所有本例子中的代码亦使用 MIT 开源协议。E 文较好的童鞋建议阅读原文。

代码下载:点击这里

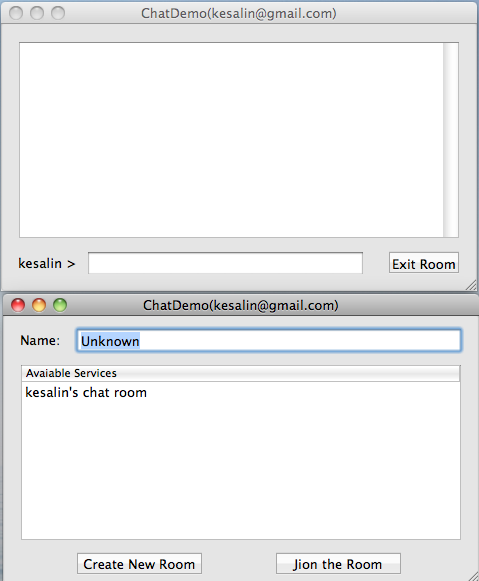

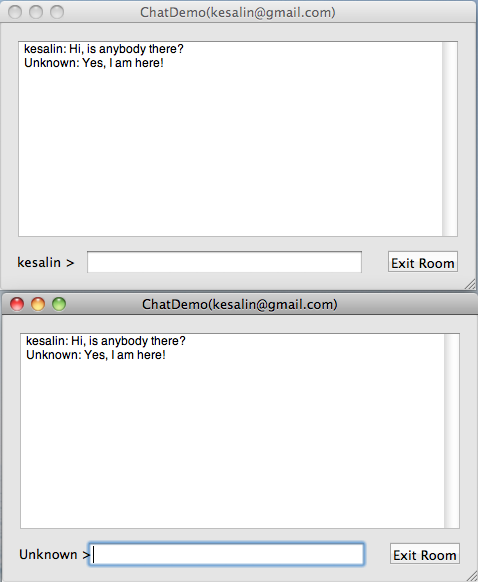

效果图如下:


Cocoa 网络框架:
Cocoa 网络框架有三层,最底层的是基于 BSD socket库,然后是 Cocoa 中基于 C 的 CFNetwork,最上面一层是 Cocoa 中 Bonjour。通常我们无需与 socket 打交道,我们会使用经 Cocoa 封装的 CFNetwork 和 Bonjour 来完成大多数工作。注:cocoa 很多组件都有两种实现,一种是基于 C 的以 CF 开头的类(CF=Core Foundation),这是比较底层的;另一种是基于 Obj-C 的以 NS 开头的类(NS=Next Step),这种类抽象层次更高,易于使用。对于网络框架也一样。Bonjour 中 NSNetService 也有对应的 CFNetService,NSInputStream 有对应的 CFInputStream。

Sockets vs Streams:
Socket 相当于一条通信信道,应用程序通过创建 socket,然后使用这个 socket 连接到其他应用程序进行数据交换。我们可以通过同一个 socket 来发送数据或者接收数据。每个 socket 有一个 ip 地址和 port(通信端口,介于 1 ~ 65535之间)。

Stream 是传送数据的单向通道,正因为是单向的,所以我们有输入/输出两种 streams:instream/outstream。stream 只是临时缓存数据,我们需要将它与文件或内存绑定,从而可以从/向文件或内存中读/写数据。在这个教程中,我们使用 stream 结合 socket 在网络上传送和接收数据。

Bonjour 简介:
Bonjour(法语中的你好)是一种能够自动查询接入网络中的设备或应用程序的协议。Bonjour 抽象掉 ip 和 port 的概念,让我们聚焦于更容易为人类思维理解的 service。通过 Bonjour,一个应用程序 publish 一个网络服务 service,然后网络中的其他程序就能自动发现这个 service,从而可以向这个 service 查询其 ip 和 port,然后通过获得的 ip 和 port 建立 socket 链接进行通信。通常我们是通过 NSNetService 和 NSNetServiceBrowser 来使用 Bonjour 的,前者用于建立与发布 service,后者用于监听查询网络上的 service。
同步与异步操作:
大多数网络操作是阻塞模式的,比如链接的建立,等待接收数据,或发送数据给网络另一端。因此如果我们不进行异步处理的话,当在进行网络通信时,我们的 UI 机会被阻塞。有两种办法来处理阻塞问题:启用多个线程或更有效地利用当前线程。在这个例子中,我们使用后一种办法,我们通过 cocoa 提供的 run loop 来做这个事情,其工作原理是:将网络消息当作普通的事件丢到当前的 run loop 中,从而我们可以异步处理它们。

Run loops 简介:
run loop 是 thread 中的消息处理循环,有事件来则处理,无事件则啥也不做。cocoa 中的 run loop 可以处理用户 UI 消息,网络连接消息,timer 消息等。我们也可以添加其他的消息来源,如 socket 和 stream,从而让 run loop 也可以处理它们。
程序框架:
理论介绍得差不多了,更多细节,请翻阅官方文档。下面我们打开 MacChatty 来看看具体实现。

从上图可以清晰地看出,程序分为三个主要模块:UI模块,逻辑模块,网络模块。下面我们打开工程,看看代码实现:


从工程图可以看出,代码结构相当清晰,所有的类被分为四个 group:
Networking:网络相关的代码,包括 socket 的创建,连接的建立,service 的 publish 和 browser;
Business Logic:业务逻辑相关代码。在这个例子中,我们通过 room service 来提供聊天服务。我们通过建立一个 localroom 来创建服务器,并发布一个 room service,客户端(remoteroom)能够连接到一个已有的 room service,从而加入该 room 进行对话活动。
UI:在这个例子中,UI 很简单,只有两个 view,一个显示当前网络中的 service 列表,另一个显示 room,以及在该 room service 上进行的对话。
Misc:一个辅助类,用于存储用户设定名称。

网络类:
Server class:创建 server,并发布 service;
Connection class:决议 service;与服务器建立连接;通过 socket stream 交换数据;
ServerBrowser class:查询可用的 service;

Room类:
Room class: Room 基类
LocalRoom class: 创建服务器,发布 service,相应客户端的连接请求
RemoteRoom:  连接到服务器已有的 service,

网络数据传输过程:
从上图可以看出,数据从 A 的逻辑层,经 outgoing buffer 写入 write stream,然后经 socket 通过网络传输到 B 的网络层,然后 B 端的  read stream 从 socket 中读取数据,写入 incoming buffer,然后在 B 的逻辑层以及 UI 上显示出来。
用户交互操作都在 UI layer 上进行,当用户通过 broadcastChatMessage:fromUser: 发送一条聊天信息,由逻辑层来决定是发送给服务器(由 Remote room 处理),还是发送给连接到服务器自身的所有客户端(由 Local room 处理)。当从网络连接接收到一条聊天信息时,逻辑层会得到通知,客户端只会简单地将消息显示在 UI 上,而服务器首先将收到的聊天信息转发给所有连接到它的客户端,然后将该信息在 UI 上显示出来。

Socket+Streams+Buffers=Connection
Connection 类对一些的交互进行了封装:
两个 socket stream,一个用来写入,一个用来读取;两块 data buffer,每个 socket stream 对应一个 data buffer;以及各种控制 flag 和值
因为 stream 是单向的,所以我们需要为每一个 socket 建立两个 stream,一个用来从 socket 读取数据,一个用来向 socket 写入数据。我们在 connect 和 setupSocketStreams 中初始化它们。
在本例中,我们通过两种方式来创建 socket:
1,(客户端)通过连接到制定 ip 和 port 的服务器;
2,(服务器)通过接收来自客户端的连接请求,在这种情况下,OS 会自动创建一个用于响应的 socket,并通过 native socket handle 传递给我们使用;

无论 socket 是由哪种方式建立的,我们都是通过相同的代码 setupSocketStreams 来初始化 stream。

创建 server
聊天至少需要同时运行两个 MacChatty 终端,其中至少有一个作为服务器,其他终端才能作为客户端连接到服务器进行对话。作为服务器的终端,需要创建一个 socket 来监听(listen)其他终端的连接请求(请参考 Sever class 中的 listeningSocket)。这项工作是在 Server 类中的 createServer 中完成的。

客户端如何知道怎样连接到服务器呢?每一个网络终端必须有独一无二的 ip 和 port,ip 地址是由动态获取的或由用户设定的,因此我们在这里无需操心 ip 地址问题,因此在代码中我们使用了 INADDR_ANY。那又如何设定我们想要监听的 port 呢?一些服务必须监听约定的 port 才能工作,比如 80,20, 21等端口都是有约定用途的。在这里我们把端口设定问题交给 OS 来处理,OS 会为我们设定一个没有被占用的 port。为了实现这个目的,我们传入 port 为 0。为了让其他客户端能够连接到服务器,我们需要告知其他客户端服务器实际使用的 port,因此,我们在 createServer 方法 PART 3中获取实际使用 port。
    //// PART 3: Find out what port kernel assigned to our socket
    //

// We need it to advertise our service via Bonjour
    NSData *socketAddressActualData = [(NSData *)CFSocketCopyAddress(listeningSocket) autorelease];


// Convert socket data into a usable structure
    struct sockaddr_in socketAddressActual;
    memcpy(
&socketAddressActual, [socketAddressActualData bytes], [socketAddressActualData length]);

    self.port
= ntohs(socketAddressActual.sin_port);

然后在 PART 4 中,我们将 listening socket 注册为 application run loop 的消息源,这样当有新连接到来的时候, OS 就会调用 serverAcceptCallback 这个回调函数通知我们。
    //// PART 4: Hook up our socket to the current run loop
    //
    CFRunLoopRef currentRunLoop = CFRunLoopGetCurrent();
    CFRunLoopSourceRef runLoopSource
= CFSocketCreateRunLoopSource(kCFAllocatorDefault, listeningSocket, 0);
    CFRunLoopAddSource(currentRunLoop, runLoopSource, kCFRunLoopCommonModes);
    CFRelease(runLoopSource);

在 serverAcceptCallback 回调处理中,我们创建一个新的 Connection 对象,然后将它与 OS 自动创建的响应新连接的 socket 绑定起来。然后再将这个 Connection 对象传递给 Server delegate。

通过 Bonjour 发布服务
Bonjour 并非在网络查找服务的唯一途径,但它是最容易使用的方法之一。我们在 publishService 方法中创建一个 NSNetService 对象来发布服务。我们根据服务类型在网络查找感兴趣的服务,本聊天服务使用“_chatty._tcp.”作为服务类型。在同一网络中,服务类型名必须唯一,这样才能精准定位服务,而不至于引发冲突。

Bonjour 操作也如 socket 一样需要异步进行,以避免长时间阻塞主线程。因此在实际发布服务时,我们将发布任务交给当前 run loop 去调度,然后设定其 delegate,由 delegate 来处理相关事件:“Publishing succeeded”, “Publishing failed”等。
- (BOOL) publishService
{

// come up with a name for our chat room
    NSString* chatRoomName = [NSString stringWithFormat:@"%@'s chat room", [[AppConfig sharedInstance] name]];


// create new instance of netService
     self.netService = [[NSNetService alloc] initWithDomain:@"" type:@"_chatty._tcp." name:chatRoomName port:self.port];

if (self.netService == nil)

return NO;


// Add service to current run loop
    [self.netService scheduleInRunLoop:[NSRunLoop currentRunLoop] forMode:NSRunLoopCommonModes];


// NetService will let us know about what's happening via delegate methods
    [self.netService setDelegate:self];


// Publish the service
    [self.netService publish];


return YES;
}

通过 Bonjour 查询服务
我们在 ServerBrowser 类中实现 Bonjour 查询网络服务的功能。我们创建一个 NSNetServiceBrowser 对象来查询类型为 “_chatty._tcp.” 的服务。当前网络中发现有服务被添加到或移除时,NSNetServiceBrowser 的 delegate 即我们的 ServerBrowser 就能得到通知,以进行相应的逻辑处理:更新服务列表,刷新 UI 等。

通过 Bonjour 决议服务
当用户选择其中一个 chat room,并加入其中时,客户端将会连接到发布该 chat room 服务的服务器。这个连接过程在 ChattyViewController 类的 joinChatRoom: 方法中实现。首选我们通过选择的 NSNetService 发送 resolveWithTimeout: 消息来进行决议应该连接到哪个服务器(请参考 Connection 类的 connect 方法中最后一种情形),同时设定 NSNetService 的 delegate 来响应决议相关的事件:didNotResolve: 和 netServiceDidResolveAddress:。当决议完成之后,在 netServiceDidResolveAddress: 方法中,我们可以创建用于数据传输的 stream 了。
// Called when net service has been successfully resolved
- (void)netServiceDidResolveAddress:(NSNetService *)sender
{

if ( sender != netService ) {

return;
    }


// Save connection info
    self.host = netService.hostName;
    self.port
= netService.port;


// Don't need the service anymore
    self.netService = nil;


// Connect!
    if ( ![self connect] ) {
        [
delegate connectionAttemptFailed:self];
        [self close];
    }
}

至此,Bonjour 网络编程介绍就结束了,代码中的注释相当详细,细节就不多罗嗦了。

参考资料:
Tutorial: Networking and Bonjour on iPhone:
http://mobileorchard.com/tutorial-networking-and-bonjour-on-iphone/
