Linux套接字与虚拟文件系统（2）：操作和销毁
   接上篇初始化与创建，本篇阐述Socket操作和销毁两部分的实现。

Socket操作
   系统调用read(v)、write(v)是用户空间读写socket的一种方法，为了弄清楚它们是怎么通过VFS将请求转发到特定协议的实现，下面以read为例（write同理），并假定文件描述符对应的是IPv4 TCP类型的socket，来跟踪它的执行流程。首先来看下sys_read的代码，定义在fs/read_write.c中。
 1SYSCALL_DEFINE3(read, unsigned int, fd, char __user *, buf, size_t, count)
 2{
 3    struct file *file;
 4    ssize_t ret = -EBADF;
 5    int fput_needed;
 6
 7    file = fget_light(fd, &fput_needed);
 8    if (file) {
 9        loff_t pos = file_pos_read(file);
10        ret = vfs_read(file, buf, count, &pos);
11
12    }
13
14    return ret;
15}
   先调用fget_light得到fd对应的file，再调用vfs_read。接着跟踪vfs_read的代码，定义在fs/read_write.c中。
 1ssize_t vfs_read(struct file *file, char __user *buf, size_t count, loff_t *pos)
 2{
 3    ssize_t ret;
 4
 5    ret = rw_verify_area(READ, file, pos, count);
 6    if (ret >= 0) {
 7        count = ret;
 8        if (file->f_op->read)
 9            ret = file->f_op->read(file, buf, count, pos);
10        else
11            ret = do_sync_read(file, buf, count, pos);
12
13    }
14
15    return ret;
16}
   在上篇Socket创建一节已知，因为sockfs_file_ops没有定义read（即read指针为空），所以这儿实际调用了do_sync_read，继续跟踪它的代码，定义在fs/read_write.c中。
 1ssize_t do_sync_read(struct file *filp, char __user *buf, size_t len, loff_t *ppos)
 2{
 3    struct iovec iov = { .iov_base = buf, .iov_len = len };
 4    struct kiocb kiocb;
 5    ssize_t ret;
 6
 7
 8    for (;;) {
 9        ret = filp->f_op->aio_read(&kiocb, &iov, 1, kiocb.ki_pos);
10        if (ret != -EIOCBRETRY)
11            break;
12        wait_on_retry_sync_kiocb(&kiocb);
13    }
14
15    if (-EIOCBQUEUED == ret)
16        ret = wait_on_sync_kiocb(&kiocb);
17    *ppos = kiocb.ki_pos;
18    return ret;
19}
   显而易见，这儿调用到了f_op->aio_read，使用异步读来实现同步读，若异步读没有完成，则调用wait_on_sync_kiocb等待。由上篇Socket创建一节可知sockfs_file_ops的aio_read设为sock_aio_read函数，定义在net/socket.c中，至此sys_read的实现完成了前一半(操作对象是file)而进入后一半（操作对象是socket），即socket层的实现。
   在socket层跟踪sock_aio_read，可以得到最后调用的是sock->ops->recvmsg，由于socket类型为IPv4 TCP，因此sock->ops在socket创建过程中被设为inet_stream_ops，定义在net/ipv4/af_inet.c中。
1const struct proto_ops inet_stream_ops = {
2    .family    =  PF_INET,
3
4    .release   =  inet_release,
5
6    .recvmsg  =  sock_common_recvmsg,
7
8};
   从上可知recvmsg设为sock_common_recvmsg，跟踪它的代码，定义在net/core/sock.c中。
 1int sock_common_recvmsg(struct kiocb *iocb, struct socket *sock, struct msghdr *msg, size_t size, int flags)
 2{
 3    struct sock *sk = sock->sk;
 4    int addr_len = 0;
 5    int err;
 6
 7    err = sk->sk_prot->recvmsg(iocb, sk, msg, size, flags & MSG_DONTWAIT,flags & ~MSG_DONTWAIT, &addr_len);
 8
 9    return err;
10}
   struct sock表示套接字的网络接口层，它的成员sk_prot表示网络协议块，在这它对应tcp_prot结构，定义在net/ipv4/tcp_ipv4.c中，由此可见进入到特定协议的实现。
1struct proto tcp_prot = {
2    .name            = "TCP",
3
4    .close   =  tcp_close,
5
6    .recvmsg  =  tcp_recvmsg,
7
8};

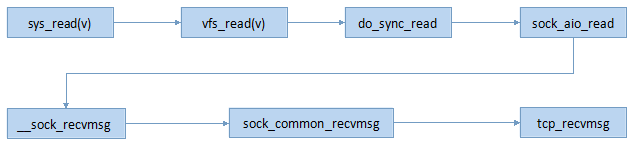

   recvmsg设为tcp_recvmsg，至此跟踪结束。对于sys_readv的实现，调用的是vfs_readv，后面的过程和sys_read相同，总结核心调用链如下图：

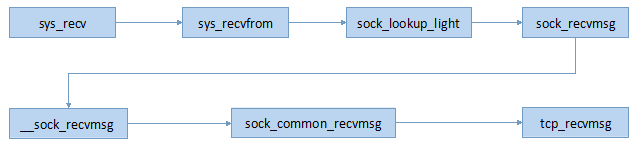

   由此可知，sockfs_file_ops只须实现aio_read，就能支持普通和聚集两种方式的读操作。为了对比，这里也给出Berkeley Sockets API中recv的核心调用链如下图：
   显而易见，recv内部实现调用的是sys_recvfrom，它没有经过VFS，而是先调用sock_lookup_light从fd得到socket，再调用sock_recvmsg，后面的流程和recv就是一样的了。

Socket销毁
   Socket操作既可以调用文件IO，也可以调用Berkeley Sockets API。但销毁不同，系统调用close是用户空间销毁socket的唯一方法，它定义在fs/open.c中。
 1SYSCALL_DEFINE1(close, unsigned int, fd)
 2{
 3    struct file * filp;
 4    struct files_struct *files = current->files;
 5    struct fdtable *fdt;
 6    int retval;
 7
 8    spin_lock(&files->file_lock);
 9    fdt = files_fdtable(files);
10
11    filp = fdt->fd[fd];
12
13    rcu_assign_pointer(fdt->fd[fd], NULL);
14    FD_CLR(fd, fdt->close_on_exec);
15    __put_unused_fd(files, fd);
16    spin_unlock(&files->file_lock);
17    retval = filp_close(filp, files);
18
19}
   首先从fd获取对应的file，若file非空则设置进程描述符数组对应项为空，并将fd从exec时关闭的文件描述符链表和打开的文件描述符链表中移除；最后调用filp_close，跟踪它的代码，定义在fs/open.c中。
 1int filp_close(struct file *filp, fl_owner_t id)
 2{
 3    int retval = 0;
 4
 5    if (!file_count(filp)) {
 6        printk(KERN_ERR "VFS: Close: file count is 0\n");
 7        return 0;
 8    }
 9
10    if (filp->f_op && filp->f_op->flush)
11        retval = filp->f_op->flush(filp, id);
12
13    dnotify_flush(filp, id);
14    locks_remove_posix(filp, id);
15    fput(filp);
16    return retval;
17}
   首先判断file的引用计数，若为0则打印一个错误日志（说明这是一个bug，因为file已经被释放）并返回；由于sockfs_file_ops中的flush没有定义即为空，因此跳过；dnotify_flush用于释放任何相关的dnotify（一种文件监控机制）资源，locks_remove_posix用于清除文件锁相关的资源，由于socket对应的inode没有使用文件锁，因此它什么也没做。最后调用fput来释放file，定义在fs/file_table.c中。
1void fput(struct file *file)
2{
3    if (atomic_long_dec_and_test(&file->f_count))
4        __fput(file);
5}
   先递减引用计数，若为0则调用__fput释放file，它会调用到sockfs_file_ops定义的release函数即sock_close，它是sock_release的包装函数，sock_release定义在net/socket.c中。
 1void sock_release(struct socket *sock)
 2{
 3    if (sock->ops) {
 4        struct module *owner = sock->ops->owner;
 5
 6        sock->ops->release(sock);
 7        sock->ops = NULL;
 8        module_put(owner);
 9    }
10    if (sock->fasync_list)
11        printk(KERN_ERR "sock_release: fasync list not empty!\n");
12
13    percpu_sub(sockets_in_use, 1);
14    if (!sock->file) {
15        iput(SOCK_INODE(sock));
16        return;
17    }
18    sock->file = NULL;
19}
   先调用ops->release即特定协议的释放操作，对于IPv4 TCP，就是inet_stream_ops中定义的inet_release函数，它又会调用到tcp_prot中定义的close即tcp_close；对于关联inode的释放，这里要分2种情况：如果sock->file为空，就调用iput释放，否则返回到__fput中，会调用dput释放dentry，而dentry又关联着inode，最终调用iput释放inode；当最后一个iput被调用时，sockfs_ops中定义的sock_destroy_inode就会被调用，归还由sock_alloc_inode分配的struct socket_alloc对象到SALB缓存中。总结核心调用链如下图：

   在上篇初始化一节，我们已知sockfs文件系统被装载，然而实际上没有卸载它的方式。由于TCP/IP协议栈和sockfs被静态编译到内核中，而不是一个内核模块。因此没必要提供一个卸载函数，sockfs伪文件系统在启动到关闭期间，总是被装载着的。
