地图数据交换格式简要说明



地图数据由道路数据、注记数据组成。为了达到快速检索数据的目的,地图数据采用分

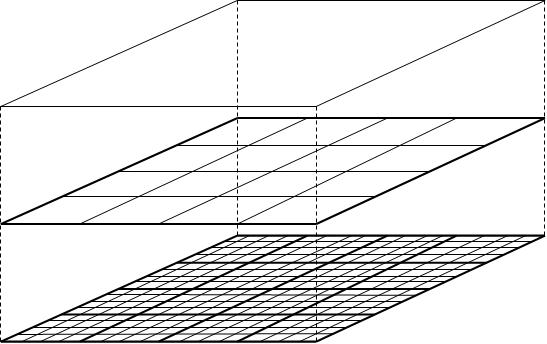

层结构,每个数据层中采用块集-块-网格三级管理结构。 在一定的地图比例尺范围内,将地图数据依据比例尺划分成若干数据层。所有的数据层

都覆盖同一地理区域。在每个数据层中,根据数据的详细程度,将所覆盖的地理区域划分成 一定大小的数据块集,每个块集又划分为若干个数据块,每个数据块划分若干个网格。每个 网格数据包括道路数据、注记数据,参见下图



块集、块、网格编号的基本原则:依据地理位置,按自西向东、自南向北的顺序进行编号,参见下图。

数据文件
lvlX_road.mid 道路属性信息

lvlX_road.mif 道路坐标信息

lvlX_back.mid 背景属性信息

lvlX_back.mif 背景坐标信息

lvlX_name.mid 注记数据属性信息

lvlX_name.mif 注记数据坐标信息
Index.mid 设施数据属性信息
Index.mif 设施数据的坐标

道路数据结构
LvlX_link.mif(地图显示用 link 信息)
序号    字段名称        含义            类型
1       level_no 数据层号 Integer
2 blockset_no 数据块集序号 Integer
3 block_no 数据块序号 Integer
4 grid_no 网格序号 Integer
5 link_no 道路序号 Integer
6 Kind 道路等级代码 Integer
7 road_name 道路名称 Char(100)

背景数据结构
LvlX_back.mif(背景信息)
序号    字段名称        含义            类型
1 level_no 数据层号 Integer
2 blockset_no 数据块集序号 Integer
3 block_no 数据块序号 Integer
4 grid_no 网格序号 Integer
5 back_no 背景序号 Integer
6 shape_classifiction
形状代码 Integer
背景形状分类:0:点;1:线;2:面
7 Kind 背景种别代码 Integer



LvlX_name.mif(注记信息)
序号    字段名称        含义            类型
1 level_no 数据层号 Integer
2 blockset_no 数据块集序号 Integer
3 block_no 数据块序号 Integer
4 grid_no 网格序号 Integer
4 name_no 背景序号 Integer
5 string_type 注记类型 Integer 字符串类型:
1:中心字符串
2:Point 指示字符串
3:线状注记字符串 typeA
4:线状注记字符串 typeB
5:线状注记字符串 typeC
6:符号字符串
6 Kind 注记种别代码 Integer
7 Name 注记名称 Char(100)

设施数据结构
设施数据 Index.mif

序号   字段名称         含义         类型
1 index_no 设施序号 Integer
2 type_name 设施类型名称 Char(60)
3 district_name设施所在市区县 名称Char(60)
4 Name 设施名称 Char(100)
