博主您好！

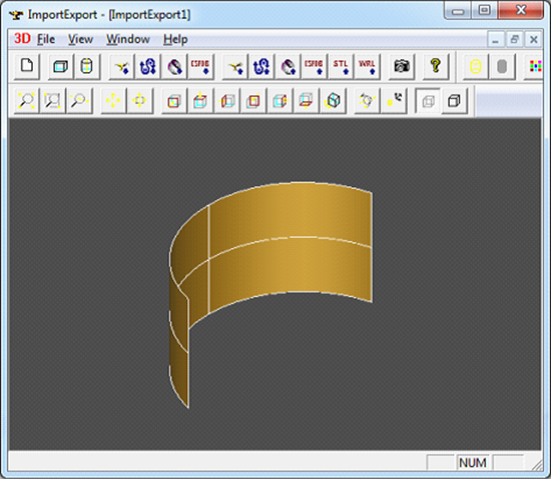

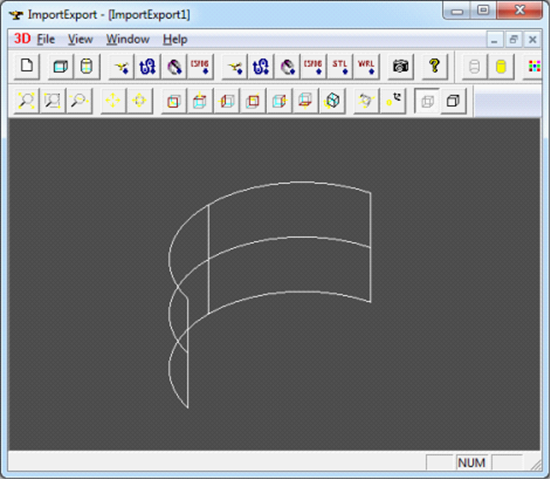

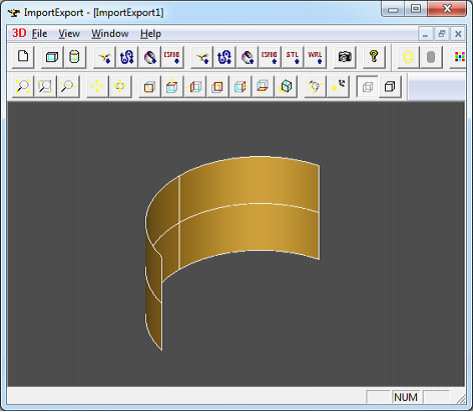

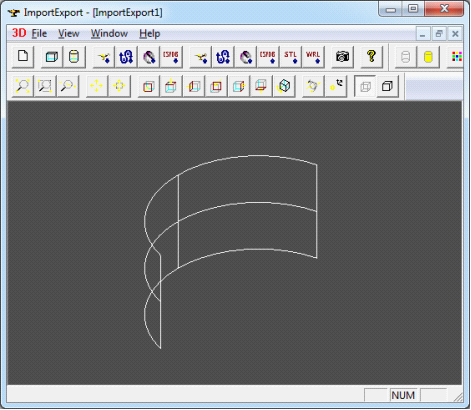

读您的博客受益非浅，我有个问题想请教，通过顶点vertex生成face，然后explorer face里面的vertex，发现face里的顶点与原来的顶点不相同，就是用issame也找不出相同的顶点，不知道什么原因，后来输出顶点坐标发现坐标值有误差，是不是因为精度的原因？谢谢！

@佚名
您好！

不知道你用的哪个类的函数 issame()?

可以贴出相关代码看看

TopoDS_Face WhiteFace, BrownFace, RedFace, PinkFace;
TopoDS_Edge Edge1, Edge2, Edge3, Edge4, Edge5, Edge6, Edge7;
TopoDS_Wire Wire1;
gp_Pnt P1, P2, P3, P4, P5, P6, P7;

gp_Sphere sphere (gp_Ax3(gp_Pnt(0,0,0),gp_Dir(1,0,0)),150);

WhiteFace = BRepBuilderAPI_MakeFace(sphere,0.1,0.7,0.2,0.9);

//////////////////////////////////

P1.SetCoord(-15,200,10);
P2.SetCoord(5,204,0);
P3.SetCoord(15,200,0);
P4.SetCoord(-15,20,15);
P5.SetCoord(-5,20,0);
P6.SetCoord(15,20,35);
TColgp_Array2OfPnt array(1,3,1,2);
array.SetValue(1,1,P1);
array.SetValue(2,1,P2);
array.SetValue(3,1,P3);
array.SetValue(1,2,P4);
array.SetValue(2,2,P5);
array.SetValue(3,2,P6);
Handle (Geom_BSplineSurface) curve = GeomAPI_PointsToBSplineSurface(array,3,8,GeomAbs_C2,0.001);

RedFace = BRepBuilderAPI_MakeFace(curve);

////////////////////

gp_Circ circle(gp_Ax2(gp_Pnt(0,0,0),gp_Dir(1,0,0)),80);
Edge1 = BRepBuilderAPI_MakeEdge(circle,0,PI);

Edge2 = BRepBuilderAPI_MakeEdge(gp_Pnt(0,0,-80),gp_Pnt(0,-10,40));
Edge3 = BRepBuilderAPI_MakeEdge(gp_Pnt(0,-10,40),gp_Pnt(0,0,80));

TopoDS_Wire YellowWire;
BRepBuilderAPI_MakeWire MW1(Edge1,Edge2,Edge3);
if (MW1.IsDone()) {
YellowWire = MW1;
}

BrownFace = BRepBuilderAPI_MakeFace(YellowWire);


/////////////

P1.SetCoord(35,-200,40);
P2.SetCoord(50,-204,30);
P3.SetCoord(65,-200,30);
P4.SetCoord(35,-20,45);
P5.SetCoord(45,-20,30);
P6.SetCoord(65,-20,65);
TColgp_Array2OfPnt array2(1,3,1,2);
array2.SetValue(1,1,P1);
array2.SetValue(2,1,P2);
array2.SetValue(3,1,P3);
array2.SetValue(1,2,P4);
array2.SetValue(2,2,P5);
array2.SetValue(3,2,P6);

Handle (Geom_BSplineSurface) BSplineSurf = GeomAPI_PointsToBSplineSurface(array2,3,8,GeomAbs_C2,0.001);

TopoDS_Face aFace = BRepBuilderAPI_MakeFace(BSplineSurf);

//2d lines
gp_Pnt2d P12d(0.9,0.1);
gp_Pnt2d P22d(0.2,0.7);
gp_Pnt2d P32d(0.02,0.1);

Handle (Geom2d_Line) line1 = new Geom2d_Line(P12d,gp_Dir2d((0.2-0.9),(0.7-0.1)));
Handle (Geom2d_Line) line2 = new Geom2d_Line(P22d,gp_Dir2d((0.02-0.2),(0.1-0.7)));
Handle (Geom2d_Line) line3 = new Geom2d_Line(P32d,gp_Dir2d((0.9-0.02),(0.1-0.1)));


//Edges are on the BSpline surface
Edge1 = BRepBuilderAPI_MakeEdge(line1,BSplineSurf,0,P12d.Distance(P22d));
Edge2 = BRepBuilderAPI_MakeEdge(line2,BSplineSurf,0,P22d.Distance(P32d));
Edge3 = BRepBuilderAPI_MakeEdge(line3,BSplineSurf,0,P32d.Distance(P12d));
Wire1 = BRepBuilderAPI_MakeWire(Edge1,Edge2,Edge3);
Wire1.Reverse();
PinkFace = BRepBuilderAPI_MakeFace(aFace,Wire1);
TopExp_Explorer ex;
TopoDS_Shape s;
for(ex.Init(PinkFace,TopAbs_EDGE);ex.More(); ex.Next())
{
s=ex.Current();
Edge4=TopoDS::Edge(s);
if(Edge4.IsEqual(Edge2))
Edge3=Edge3;

}
这是在mfc例2中的部分代码，for循环式我加的，问题是PinkFace 明明由edge1、2、3 生成，为什么explorer PinkFace 中的edge就找不到与edge2相同的边呢？仅能找到与edge1相同的边，这种不确定的结果让人无法捉摸。
另外博主有没有好办法，在不改occ库代码的情况下，给每个topods_shape一个全局唯一标识号或标识名称。我试用hashcode，但不知如何正确设置它的上限，似乎它有可能重复，不能当作唯一标识符。

@佚名
inline Standard_Boolean TopoDS_Shape::IsEqual (const TopoDS_Shape& other) const
{
return (myTShape == other.myTShape) &&
(myLocation == other.myLocation) &&
(myOrient == other.myOrient);
}
函数IsEqual()的作用是：
Returns True if two shapes are partners, i.e. if they share the same TShape. Locations and Orientations may differ.
根据上面的代码可知只是判断是不是共享了相同的TShape，如果朝向Orientation不同，返回值也是不同的。看你前面将wire1.Reverse()，可能朝向会不同。
==================================
TopoDS_Shape的HashCode产生函数代码如下：
Standard_Integer TopoDS_Shape::HashCode(const Standard_Integer Upper) const
{
//PKV
const Standard_Integer aI = (Standard_Integer) ptrdiff_t(myTShape.operator->());
const Standard_Integer aHS = ::HashCode(aI,Upper);
const Standard_Integer aHL = myLocation.HashCode(Upper);
return (aHS^aHL)%Upper;
}
应该取个大一点的Upper。

也可参考Singleton模式，使用一个static的std::map<std::string, TopoDS_Shape>自己来根据名字映射TopoDS_Shape，这就像Draw Test Harness中一样了。

谢谢博主！
我试过了，即使不reverse，用issame也找不到与原来对应的边，我原以为顶点、边、面、体自底而上构建模型会逐级引用，这样便于建立共享边界的图元，现在看来这一规则不成立，也许它仅在一个shape内成立。
我现在使用的是static的std::map<std::int, TopoDS_Shape>的问题，似乎它也不能解决反向检索的问题，比如你可以指定绘制一个编号为1的shape，但反过来，你在绘图区感知到了一个shape，不能确定它的编号是1还是其它。以前采用给topods_shape增加公共成员变量的方法来识别。后来为了避免修改occ库保持原库的完整性放弃了。

补充一点，如果保存成Handle(TopoDS_Shape)采用正向检索也能解决问题，但该方法有局限性，效率太低，当图元上万甚至更多时及近瘫痪。

@佚名
在绘图区感知到了一个shape，直接对其操作即可，为什么又要得到其ID？

如果一定要这个ID，可以通过SetOwner()将ID设置到AIS_InteractiveObject中去，这样在感知到shape时可以取出ID了。

id是CAE建模的需要，这点和CAD不同，比如有几千个点，要在某两点之间连线，用id指定点，再如选择其中的几百个点连成spline，没有编号操作难度大。谢谢您提的建议，我研究研究setowner。

@佚名
哦。

那可以看看
SetOwner (const Handle< Standard_Transient > &ApplicativeEntity);
//Allows you to attribute the owner ApplicativeEntity to
//an Interactive Object. This can be a shape for a set of
//sub-shapes or a sub-shape for sub-shapes which it
//is composed of. The owner takes the form of a transient.

SetOwner把一个指针数据放到AIS_InteractiveObject中去了，所以你也可以将ID放进去。

“SetOwner把一个指针数据放到AIS_InteractiveObject中去了，所以你也可以将ID放进去“。
本人水平有限，真没看出看来怎么放一个ID（int数）到AIS_InteractiveObject中，博主能否以示例代码告知，比如我想给Handle(AIS_Shape) Point 赋一个ID号为整数3，该怎么做？谢谢！

@佚名
SetOwner可以将一块内存设置到AIS_Shape中去，
所以你可以将ID或其他数据组织成一个结构体或类，需要时取出转换一下即可。
